お見積り・ご注文について

全国各地の代理店にご用命ください。できるだけ具体的に下記条件をお知らせください。

  1. ご希望の型(タイプ)
  2. 減速比
  3. 軸配置
  4. 入力動力、回転数、出力トルク
  5. 運転時間、荷重条件
  6. 相手機械との接続方法、取付状態
  7. 入力回転方向、出力回転方向
  8. その他計算の基礎、特殊仕様等参考条項

また、当社製品の型式表示に関しましては下記の通りとなっていますので併せてご参照ください。

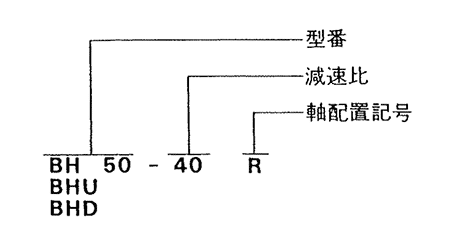

  • 出力軸が左右向きの場合

    ※US,DS型も同様

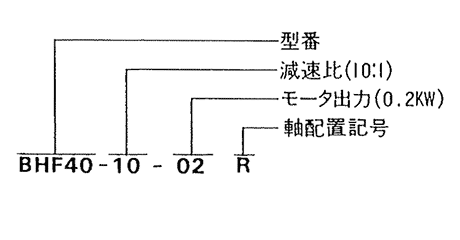

  • BHFの場合

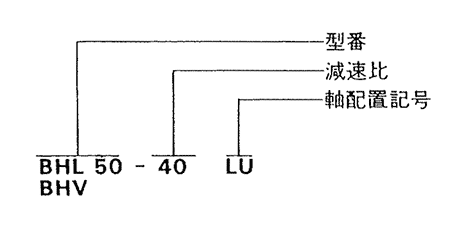

  • 出力軸が上下向きの場合

    ※V,VW型も同様

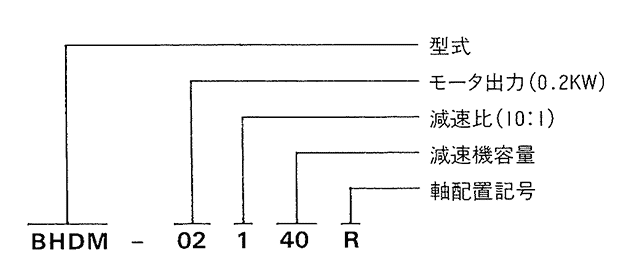

  • ウォームドモーターシリーズ共通

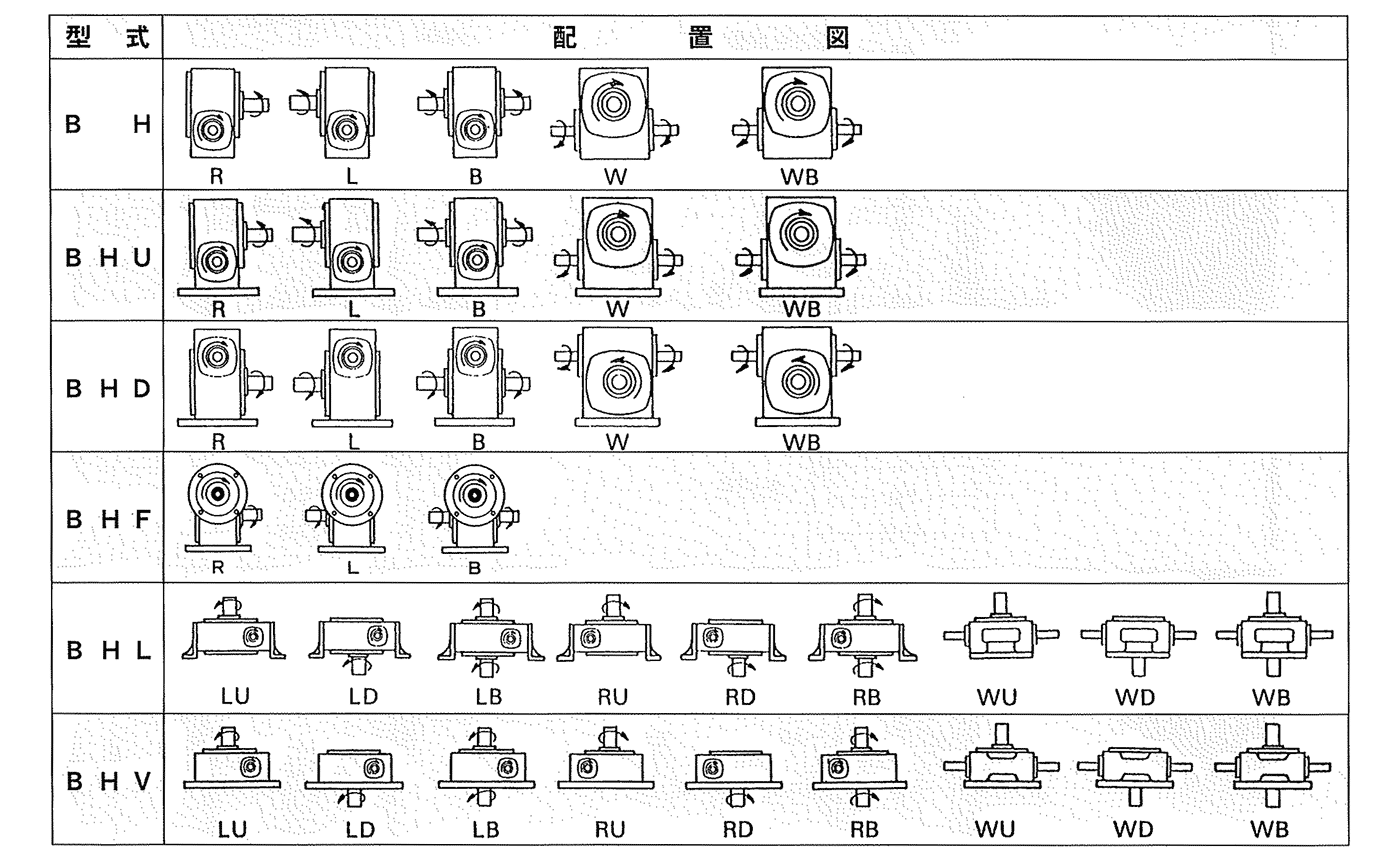

軸配置記号

  • R:入力軸より見て出力軸が右側です。
  • L:入力軸より見て出力軸が左側です。
  • B:出力両軸です。
  • W:入力両軸です。
  • ※回転は正逆とも可能です。

各条件の計算方法などは、以下の「技術計算資料」をご参照ください。
当社製品の伝動能力に関しましては各製品一覧に記載がございますので併せてご覧ください。

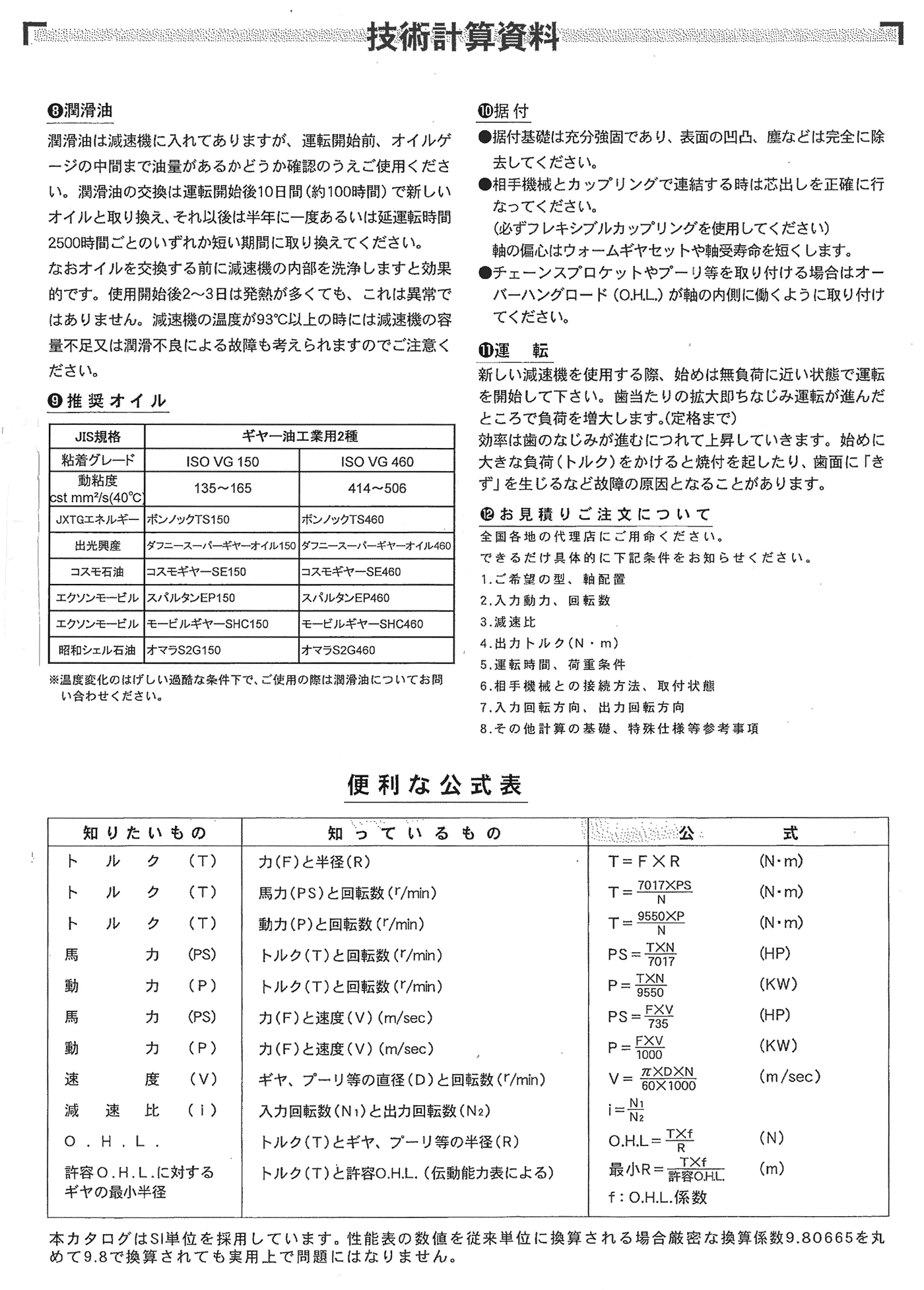

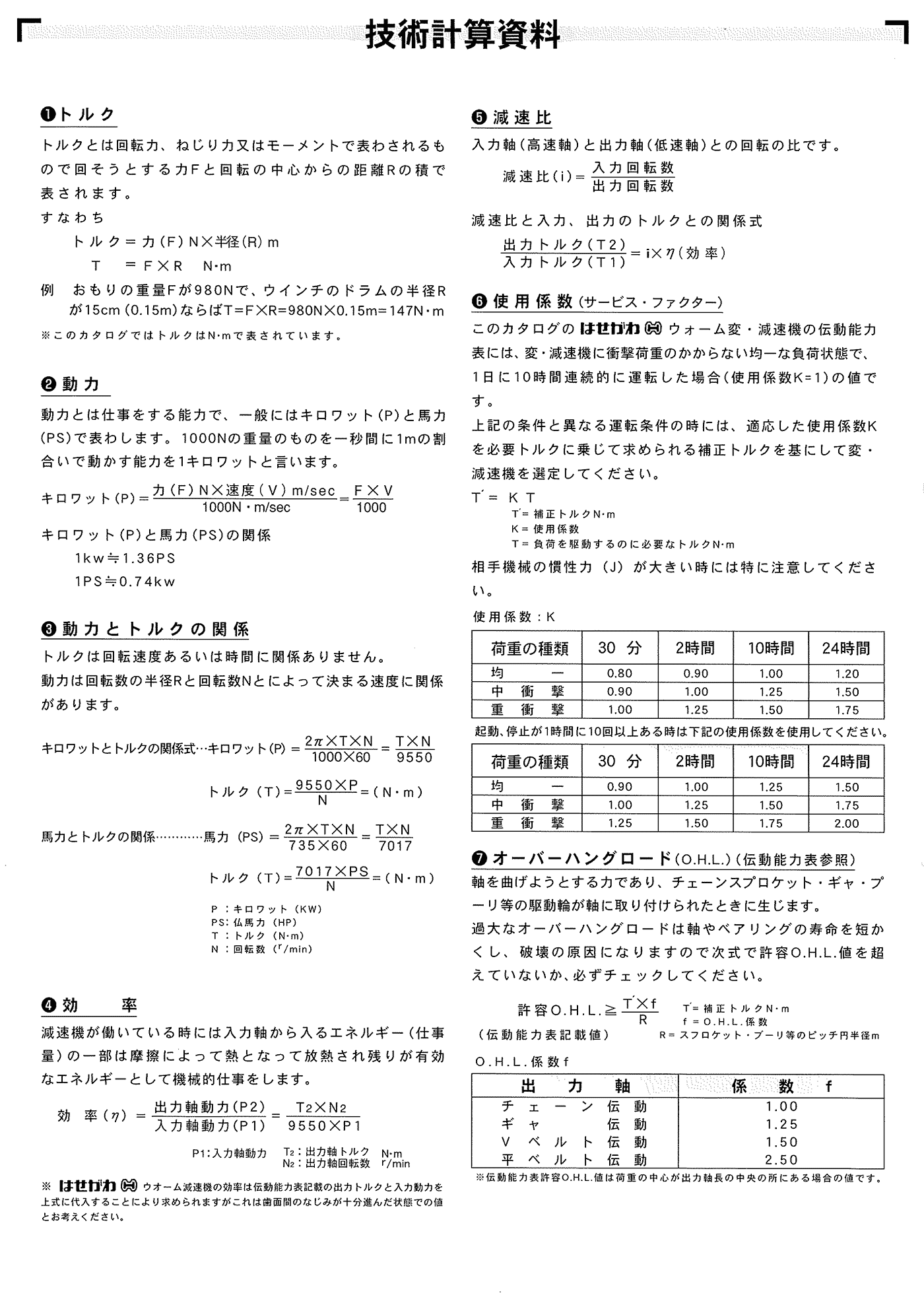

技術計算資料

※画像クリックで原寸表示

技術計算資料1 技術計算資料2
