BHF
図面

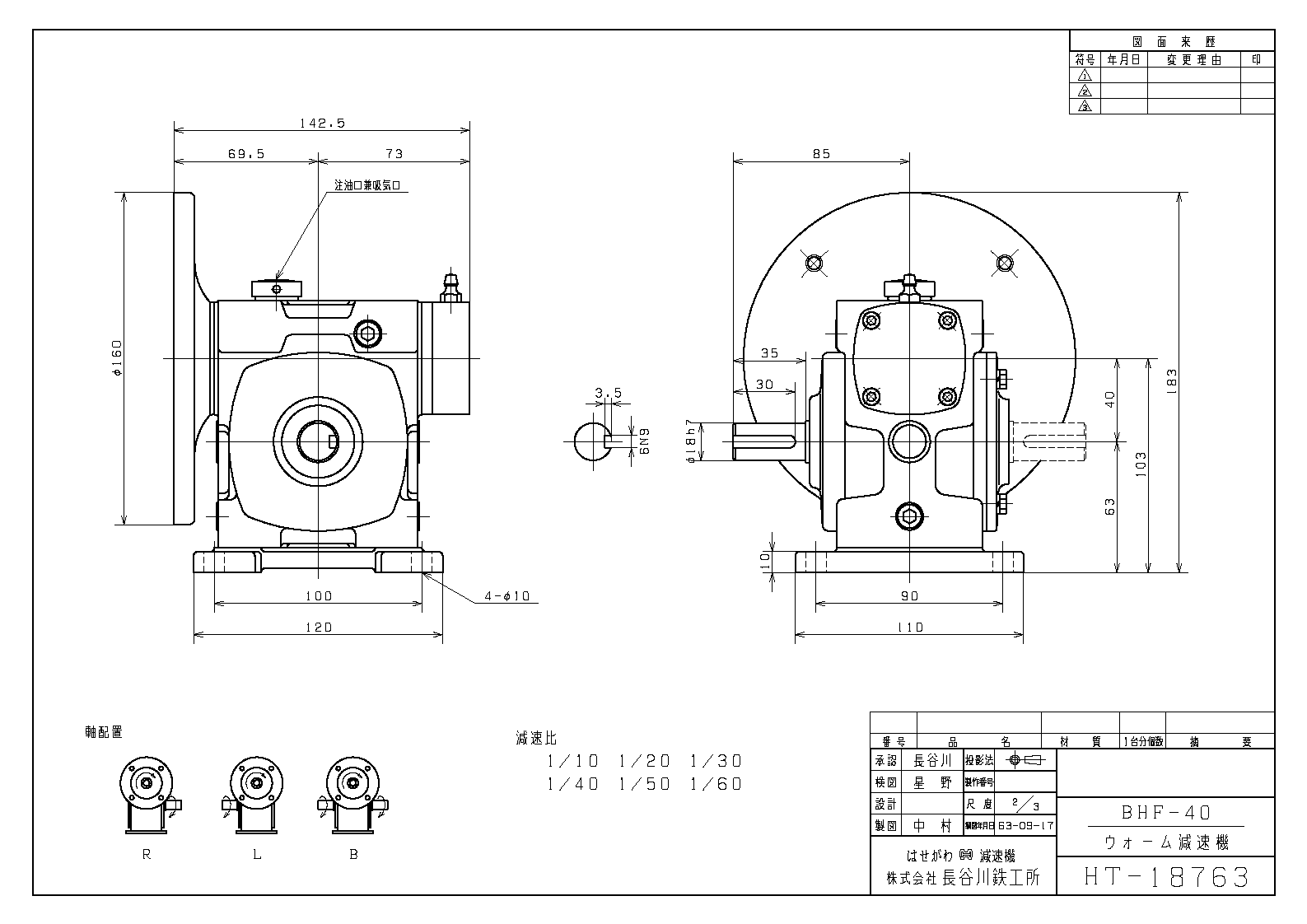

40型

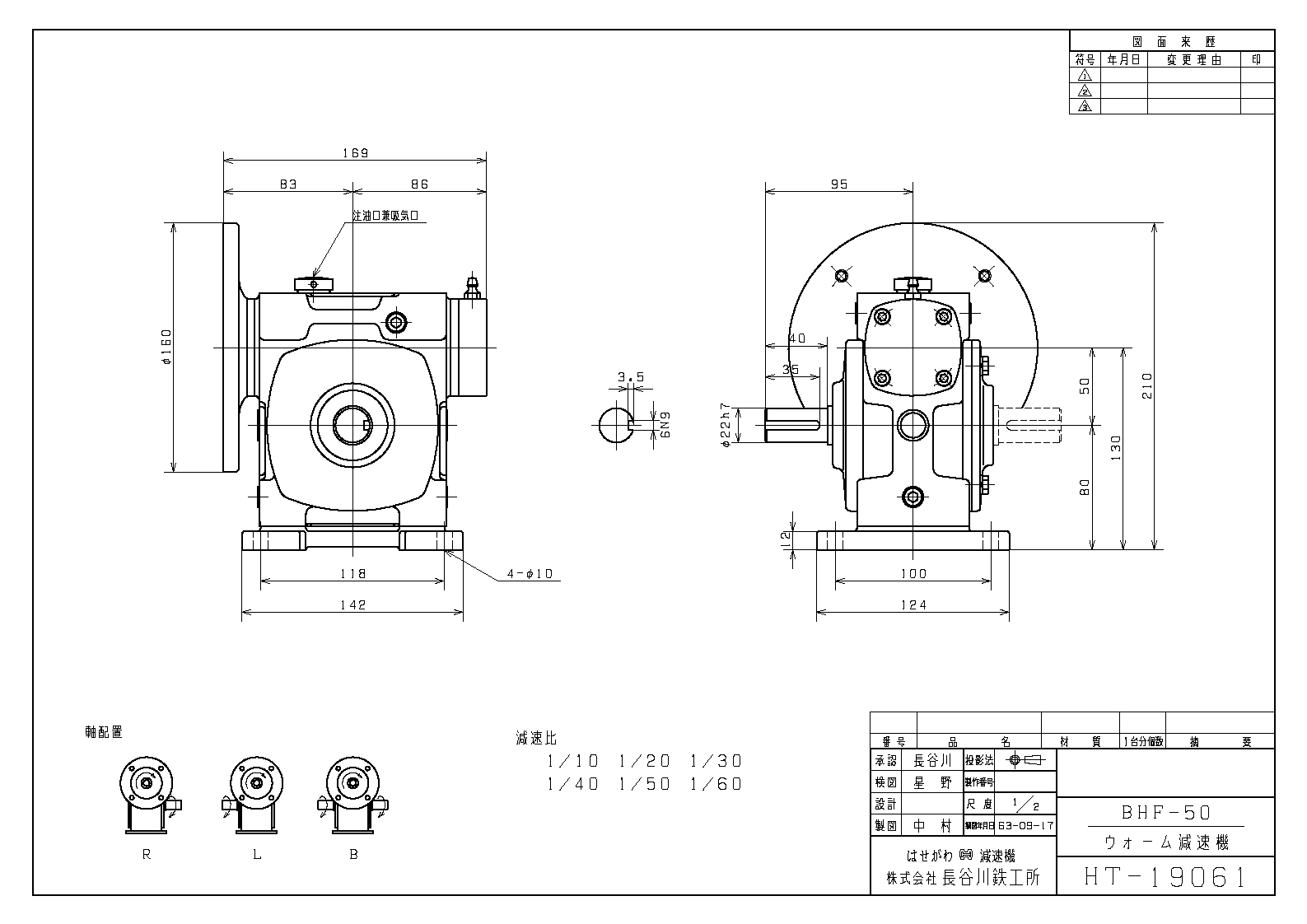

50型

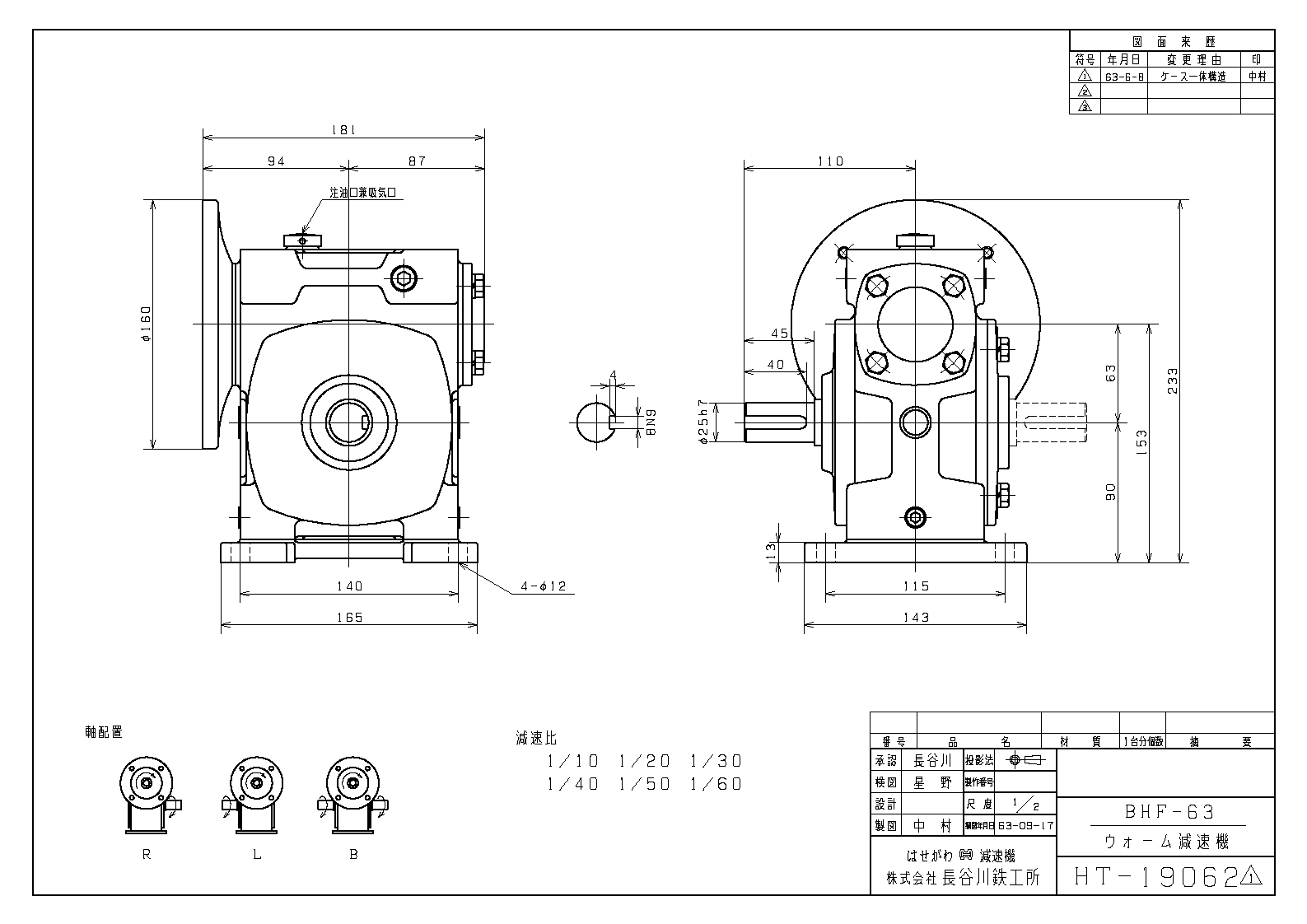

63型

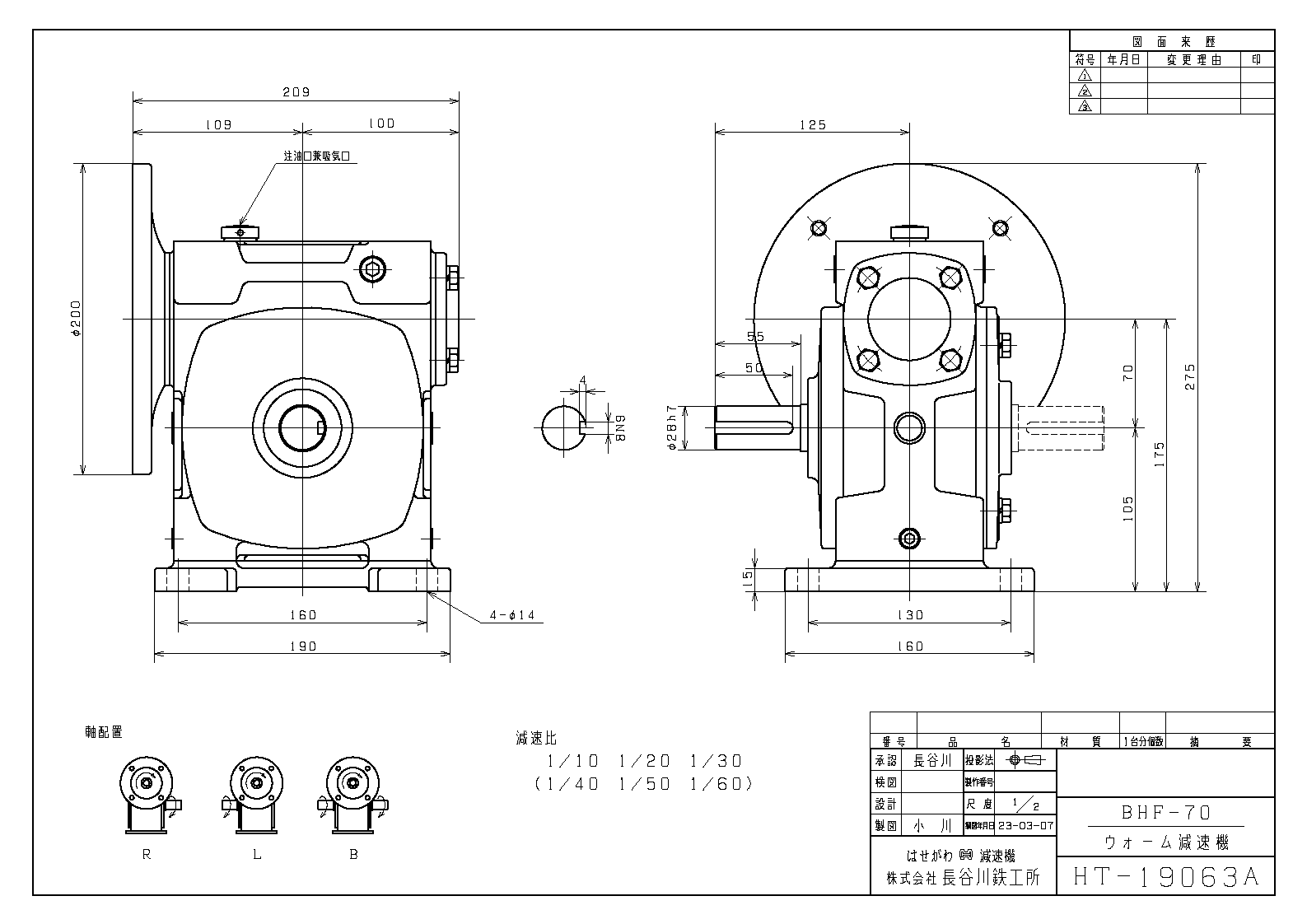

70型

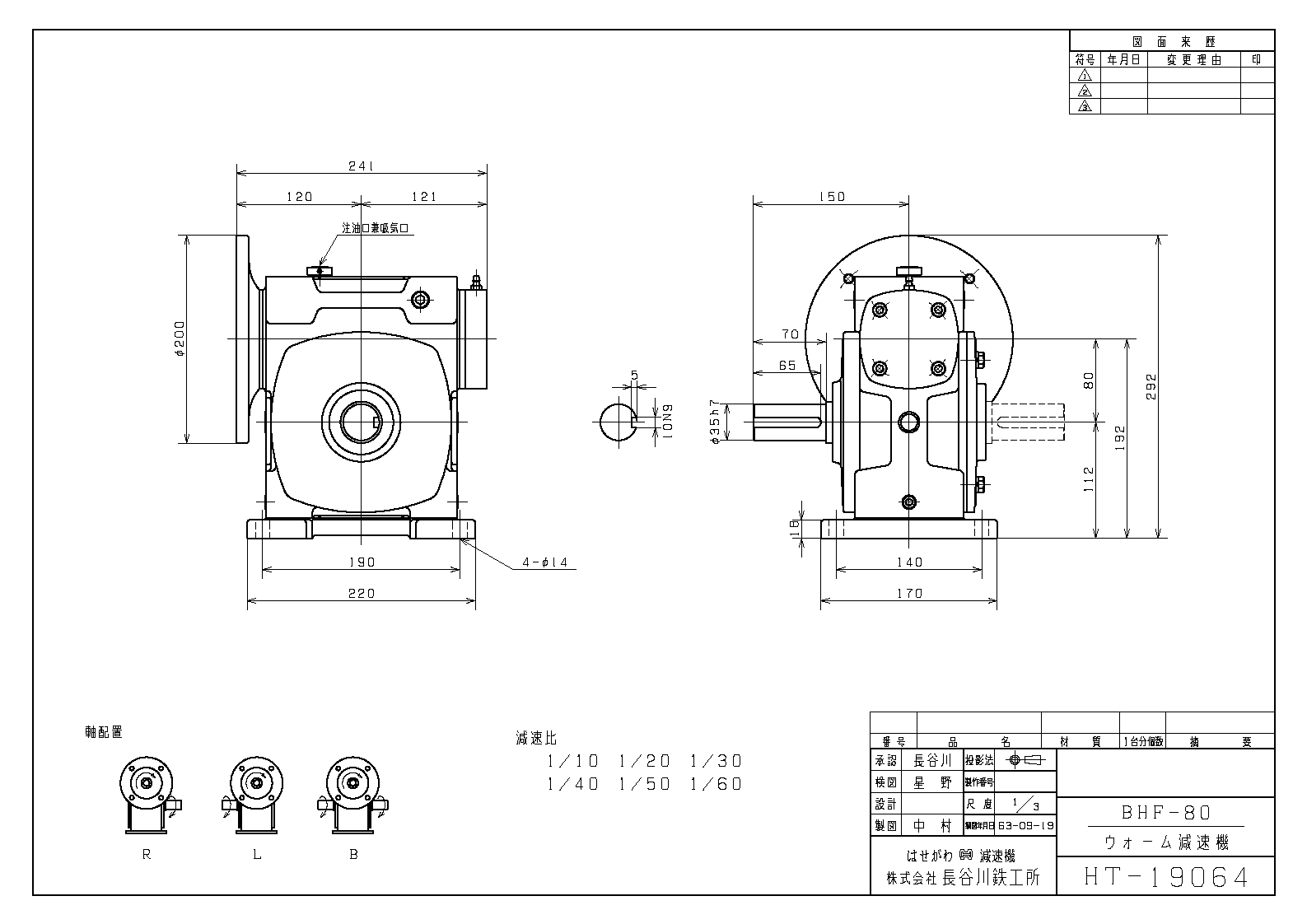

80型

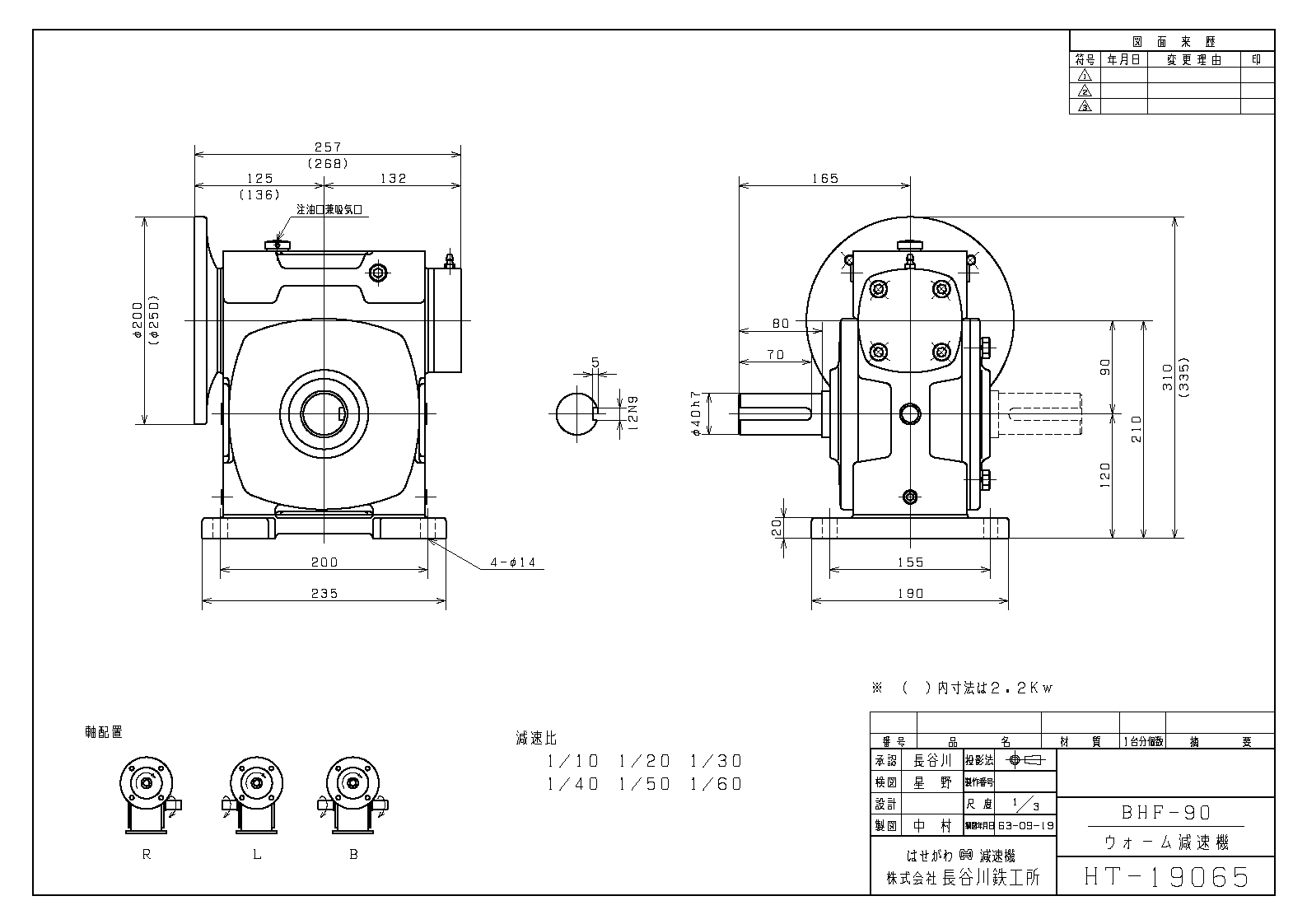

90型

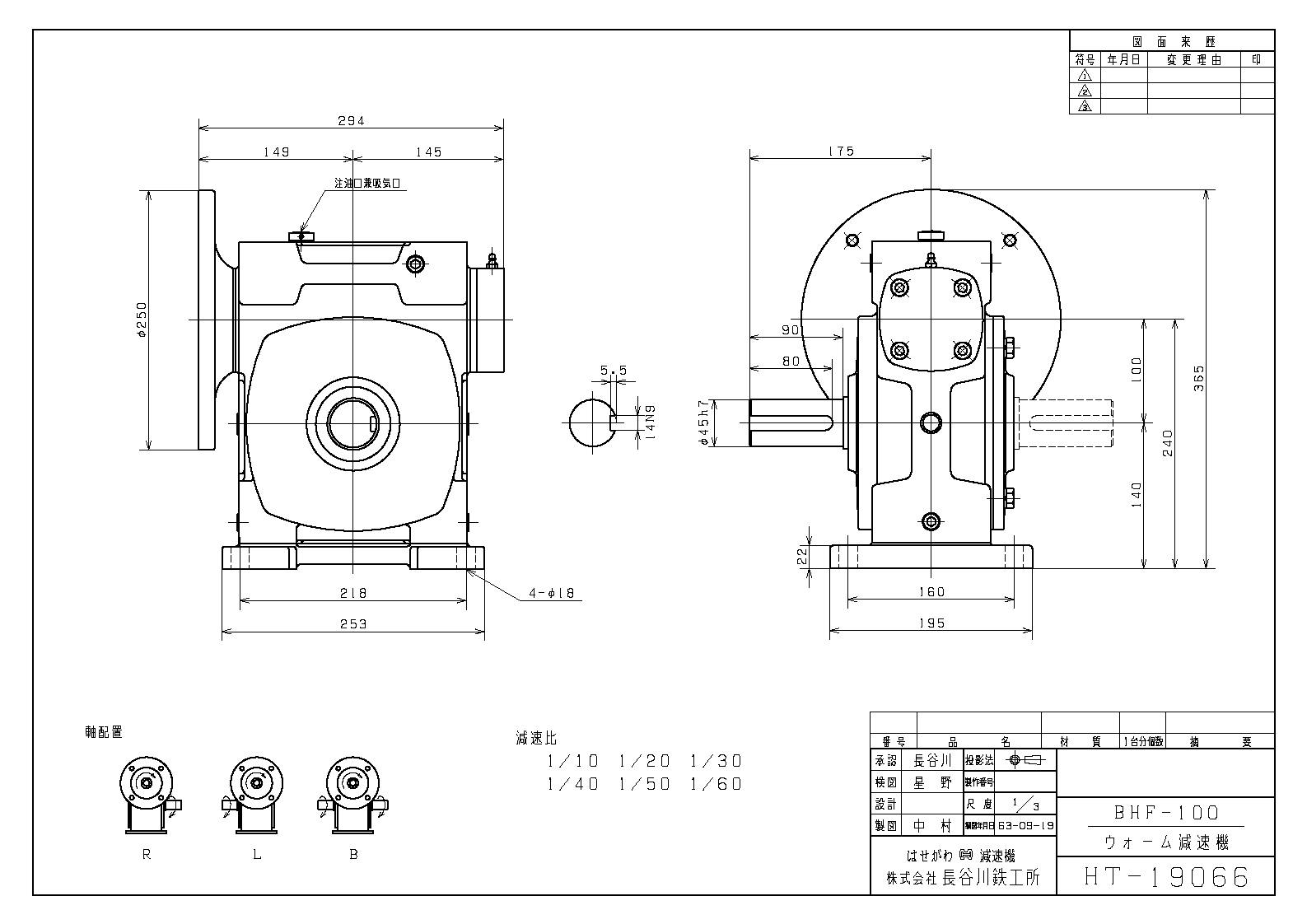

100型
伝動能力表
| 減速比 | モーター出力 | 項目 | 単位 | 50Hz | 60Hz | |
| 40型 | 1/10 | 0.2(kw) | 回転数 | r/min | 145 | 175 |
| 出力トルク | N・ｍ | 10.98 | 9.21 | |||
| 出力O.H.L | N | 1431 | 1431 | |||
| 1/20 | 0.2(kw) | 回転数 | r/min | 72.5 | 87.5 | |
| 出力トルク | N・ｍ | 19.8 | 16.66 | |||
| 出力O.H.L | N | 1431 | 1431 | |||
| 1/30 | 0.2(kw) | 回転数 | r/min | 48.3 | 58.3 | |
| 出力トルク | N・ｍ | 26.46 | 22.34 | |||
| 出力O.H.L | N | 1431 | 1431 | |||
| 50型 | 1/40 | 0.2(kw) | 回転数 | r/min | 36.3 | 43.8 |
| 出力トルク | N・ｍ | 30.48 | 25.97 | |||
| 出力O.H.L | N | 2234 | 2234 | |||
| 1/50 | 0.2(kw) | 回転数 | r/min | 29 | 35 | |
| 出力トルク | N・ｍ | 37.63 | 31.95 | |||
| 出力O.H.L | N | 2234 | 2234 | |||
| 1/60 | 0.2(kw) | 回転数 | r/min | 24.2 | 29.2 | |
| 出力トルク | N・ｍ | 41.55 | 35.38 | |||
| 出力O.H.L | N | 2234 | 2234 | |||
| 1/10 | 0.4(kw) | 回転数 | r/min | 145 | 175 | |
| 出力トルク | N・ｍ | 22.05 | 18.42 | |||
| 出力O.H.L | N | 2234 | 2234 | |||
| 1/20 | 0.4(kw) | 回転数 | r/min | 72.5 | 87.5 | |
| 出力トルク | N・ｍ | 38.81 | 32.63 | |||
| 出力O.H.L | N | 2234 | 2234 | |||
| 1/30 | 0.4(kw) | 回転数 | r/min | 48.3 | 58.3 | |
| 出力トルク | N・ｍ | 54.68 | 46.16 | |||
| 出力O.H.L | N | 2234 | 2234 | |||
| 63型 | 1/40 | 0.4(kw) | 回転数 | r/min | 36.3 | 43.8 |
| 出力トルク | N・ｍ | 64.68 | 55.37 | |||
| 出力O.H.L | N | 2862 | 2862 | |||
| 1/50 | 0.4(kw) | 回転数 | r/min | 29 | 35 | |
| 出力トルク | N・ｍ | 83.89 | 71.34 | |||
| 出力O.H.L | N | 2862 | 2862 | |||
| 1/60 | 0.4(kw) | 回転数 | r/min | 24.2 | 29.2 | |
| 出力トルク | N・ｍ | 81.24 | 70.17 | |||
| 出力O.H.L | N | 2862 | 2862 | |||
| 70型 | 1/10 | 0.75(kw) | 回転数 | r/min | 145 | 175 |
| 出力トルク | N・ｍ | 42.63 | 35.67 | |||
| 出力O.H.L | N | 3499 | 3499 | |||
| 1/20 | 0.75(kw) | 回転数 | r/min | 72.5 | 87.5 | |
| 出力トルク | N・ｍ | 75.95 | 63.9 | |||
| 出力O.H.L | N | 3499 | 3499 | |||
| 1/30 | 0.75(kw) | 回転数 | r/min | 48.3 | 58.3 | |
| 出力トルク | N・ｍ | 105.8 | 89.77 | |||
| 出力O.H.L | N | 3499 | 3499 | |||
| 80型 | 1/40 | 0.75(kw) | 回転数 | r/min | 36.3 | 43.8 |
| 出力トルク | N・ｍ | 139.2 | 117.6 | |||
| 出力O.H.L | N | 5067 | 5067 | |||
| 1/50 | 0.75(kw) | 回転数 | r/min | 29 | 35 | |
| 出力トルク | N・ｍ | 157.8 | 134.3 | |||
| 出力O.H.L | N | 5067 | 5067 | |||
| 1/60 | 0.75(kw) | 回転数 | r/min | 24.2 | 29.2 | |
| 出力トルク | N・ｍ | 191.1 | 161.7 | |||
| 出力O.H.L | N | 5067 | 5067 | |||
| 1/10 | 1.5(kw) | 回転数 | r/min | 145 | 175 | |
| 出力トルク | N・ｍ | 86.24 | 72.13 | |||
| 出力O.H.L | N | 5067 | 5067 | |||
| 1/20 | 1.5(kw) | 回転数 | r/min | 72.5 | 87.5 | |
| 出力トルク | N・ｍ | 157.8 | 132.3 | |||
| 出力O.H.L | N | 5067 | 5067 | |||
| 1/30 | 1.5(kw) | 回転数 | r/min | 48.3 | 58.3 | |
| 出力トルク | N・ｍ | 214.6 | 181.3 | |||
| 出力O.H.L | N | 5067 | 5067 | |||
| 90型 | 1/40 | 1.5(kw) | 回転数 | r/min | 36.3 | 43.8 |
| 出力トルク | N・ｍ | 276.4 | 233.2 | |||
| 出力O.H.L | N | 6223 | 6223 | |||
| 1/50 | 1.5(kw) | 回転数 | r/min | 29 | 35 | |
| 出力トルク | N・ｍ | 276.4 | 251.9 | |||
| 出力O.H.L | N | 6223 | 6223 | |||
| 1/60 | 1.5(kw) | 回転数 | r/min | 24.2 | 29.2 | |
| 出力トルク | N・ｍ | 270.5 | 242.1 | |||
| 出力O.H.L | N | 6223 | 6223 | |||
| 1/10 | 2.2(kw) | 回転数 | r/min | 145 | 175 | |
| 出力トルク | N・ｍ | 127.4 | 106.80 | |||
| 出力O.H.L | N | 6223 | 6223 | |||
| 1/20 | 2.2(kw) | 回転数 | r/min | 72.5 | 87.5 | |
| 出力トルク | N・ｍ | 239.1 | 200.9 | |||
| 出力O.H.L | N | 6223 | 6223 | |||
| 1/30 | 2.2(kw) | 回転数 | r/min | 48.3 | 58.3 | |
| 出力トルク | N・ｍ | 315.6 | 270.5 | |||
| 出力O.H.L | N | 6223 | 6223 | |||
| 100型 | 1/40 | 2.2(kw) | 回転数 | r/min | 36.3 | 43.8 |
| 出力トルク | N・ｍ | 419.4 | 355.7 | |||
| 出力O.H.L | N | 7536 | 7536 | |||
| 1/50 | 2.2(kw) | 回転数 | r/min | 29 | 35 | |
| 出力トルク | N・ｍ | 402.8 | 361.6 | |||
| 出力O.H.L | N | 7536 | 7536 | |||
| 1/60 | 2.2(kw) | 回転数 | r/min | 24.2 | 29.2 | |
| 出力トルク | N・ｍ | 386.1 | 345.9 | |||
| 出力O.H.L | N | 7536 | 7536 |
展開図
部品表
- ケーシング
- ウォーム軸ユニット
- モータフランジ
- モータ（※BHFには付属しない）
- ウォームホイール
- 出力軸
- 出力シールドカバー
- 軸受（ベアリング）
- オイルシール
- Oリング
- DUベース（※BHDM/BHHDM）
- Lベース（※BHLM）
- Zベース（※BHZM）
- シールキャップ
ベアリング・オイルシール型番詳細
こちらの機種の詳細に関しては、別途お問い合わせください。
