BH

図面

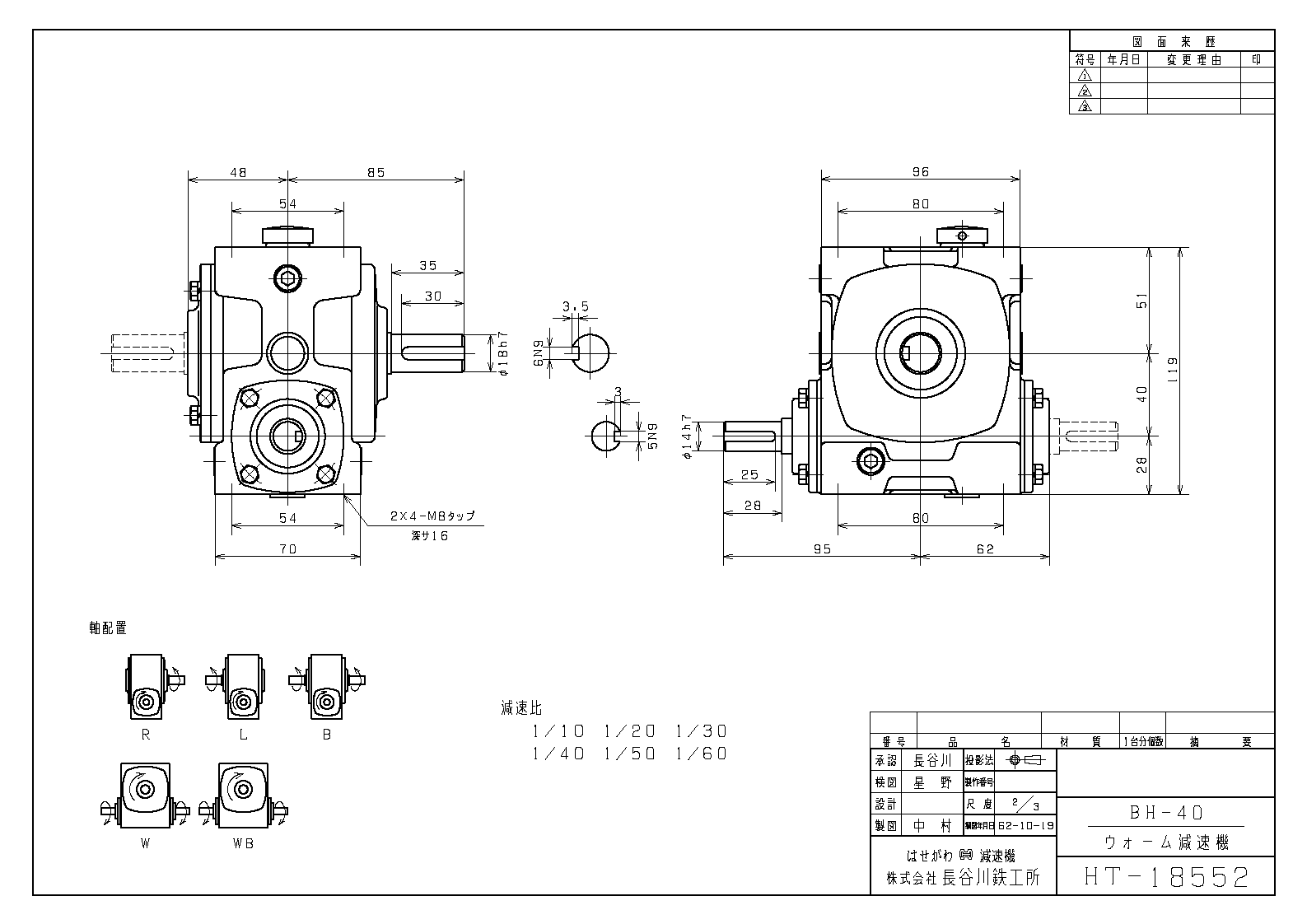

40型

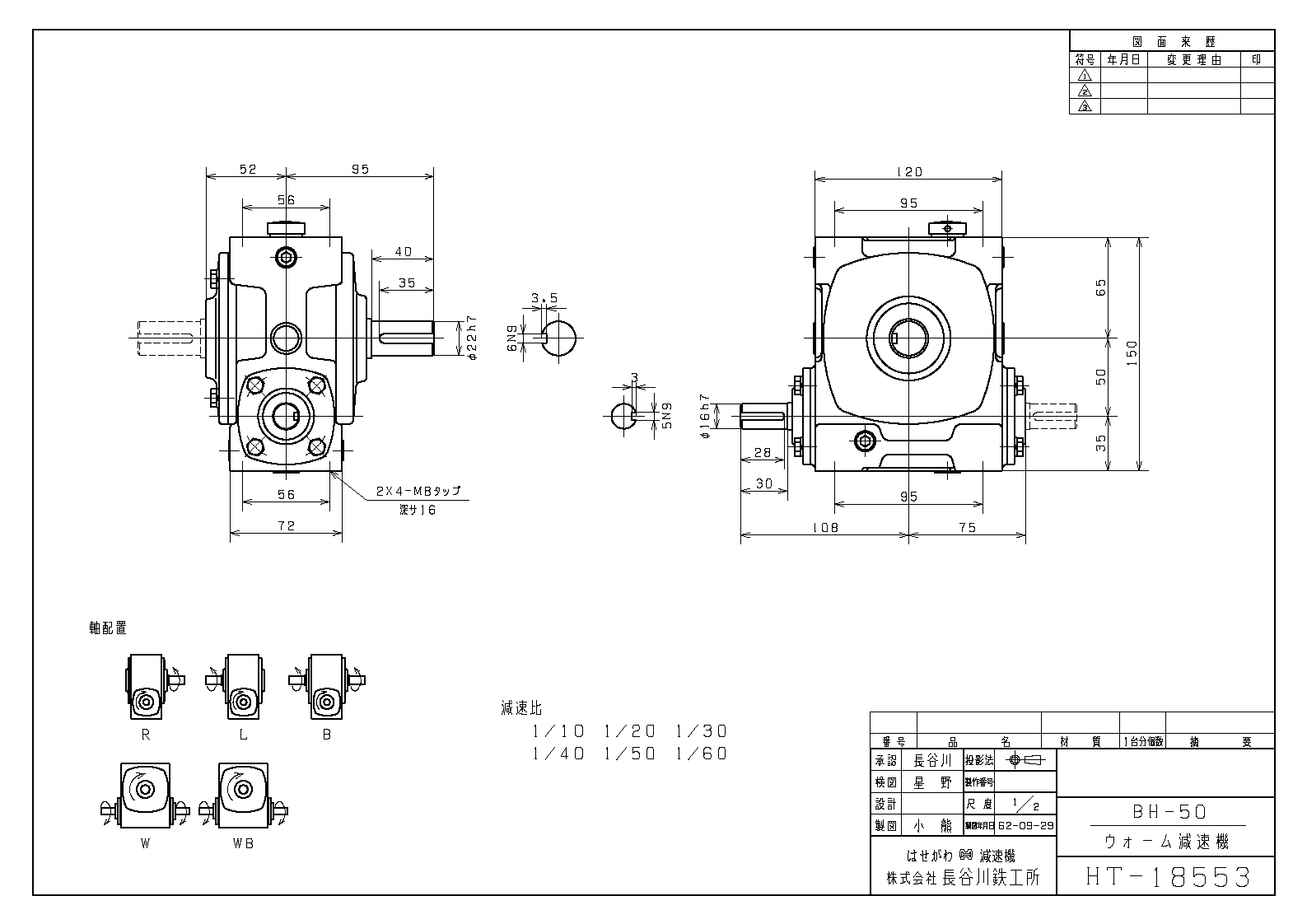

50型

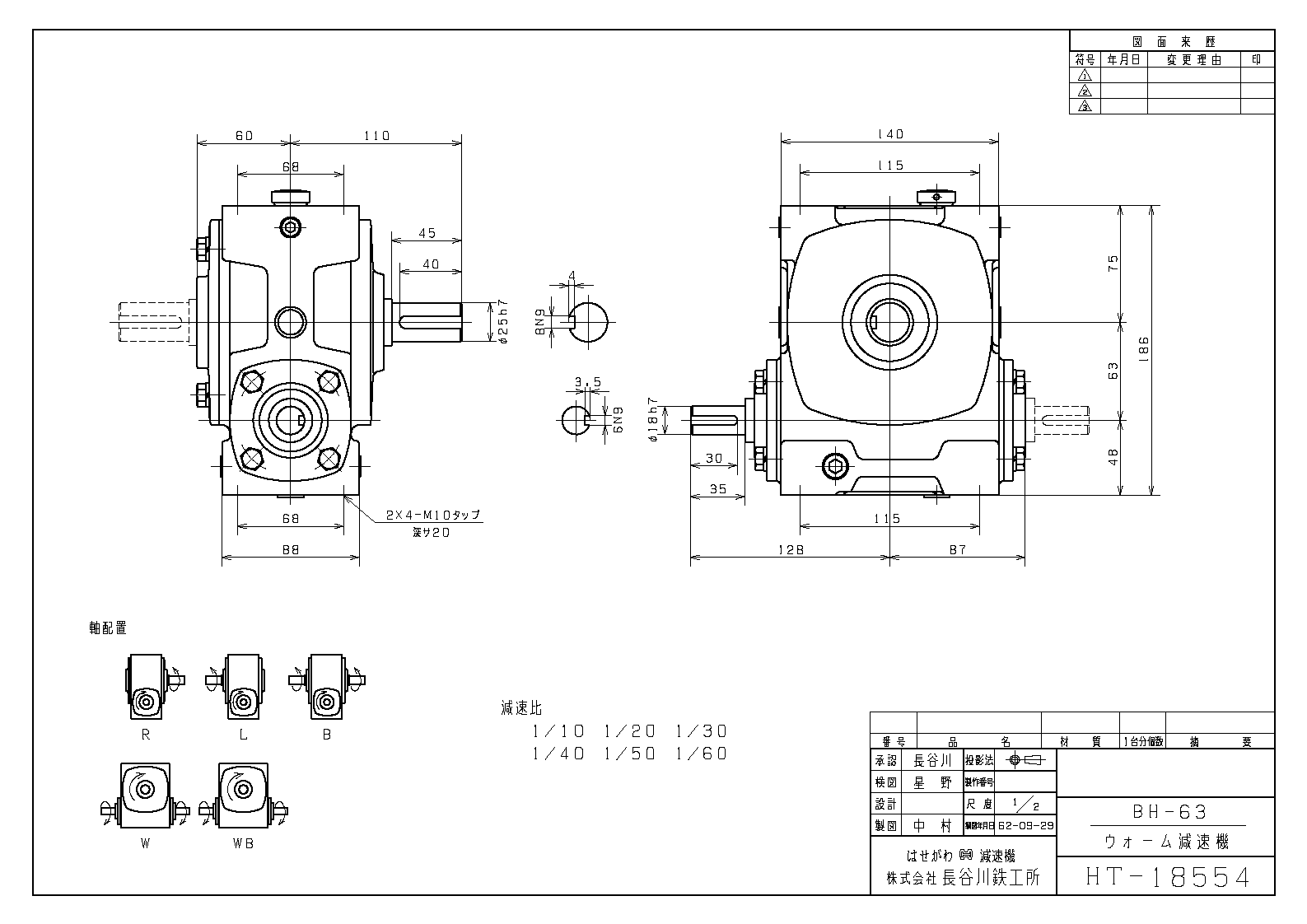

63型

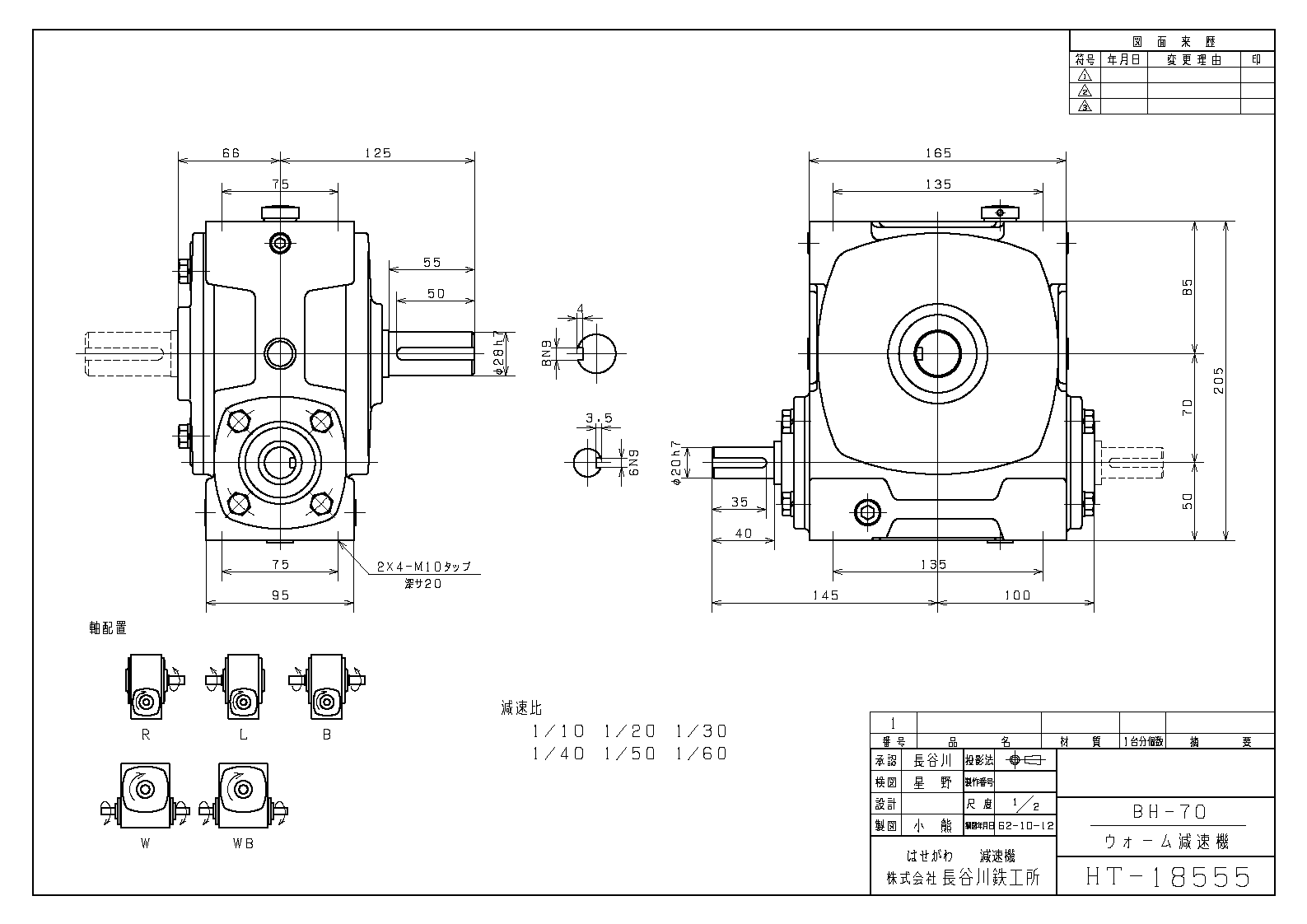

70型

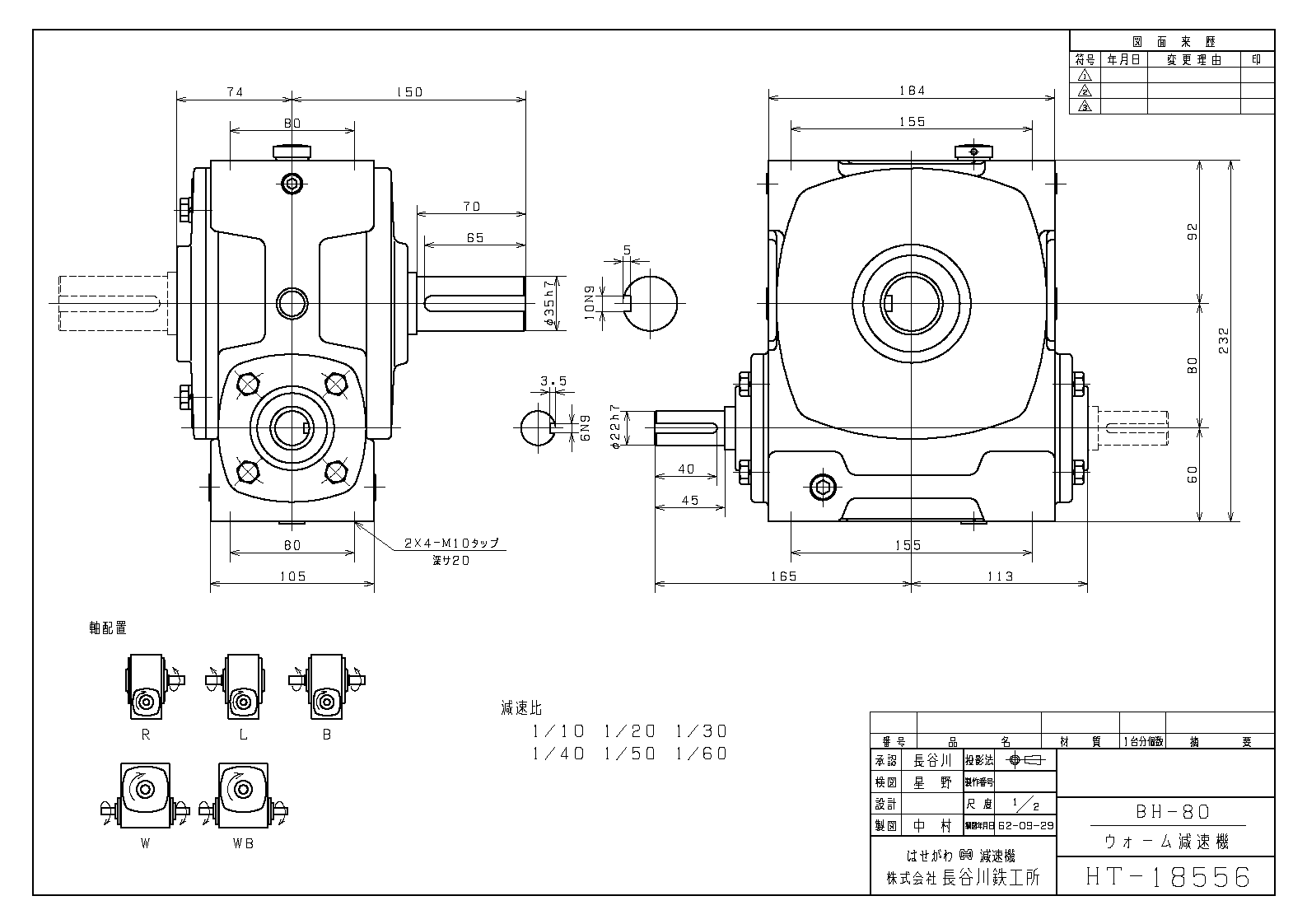

80型

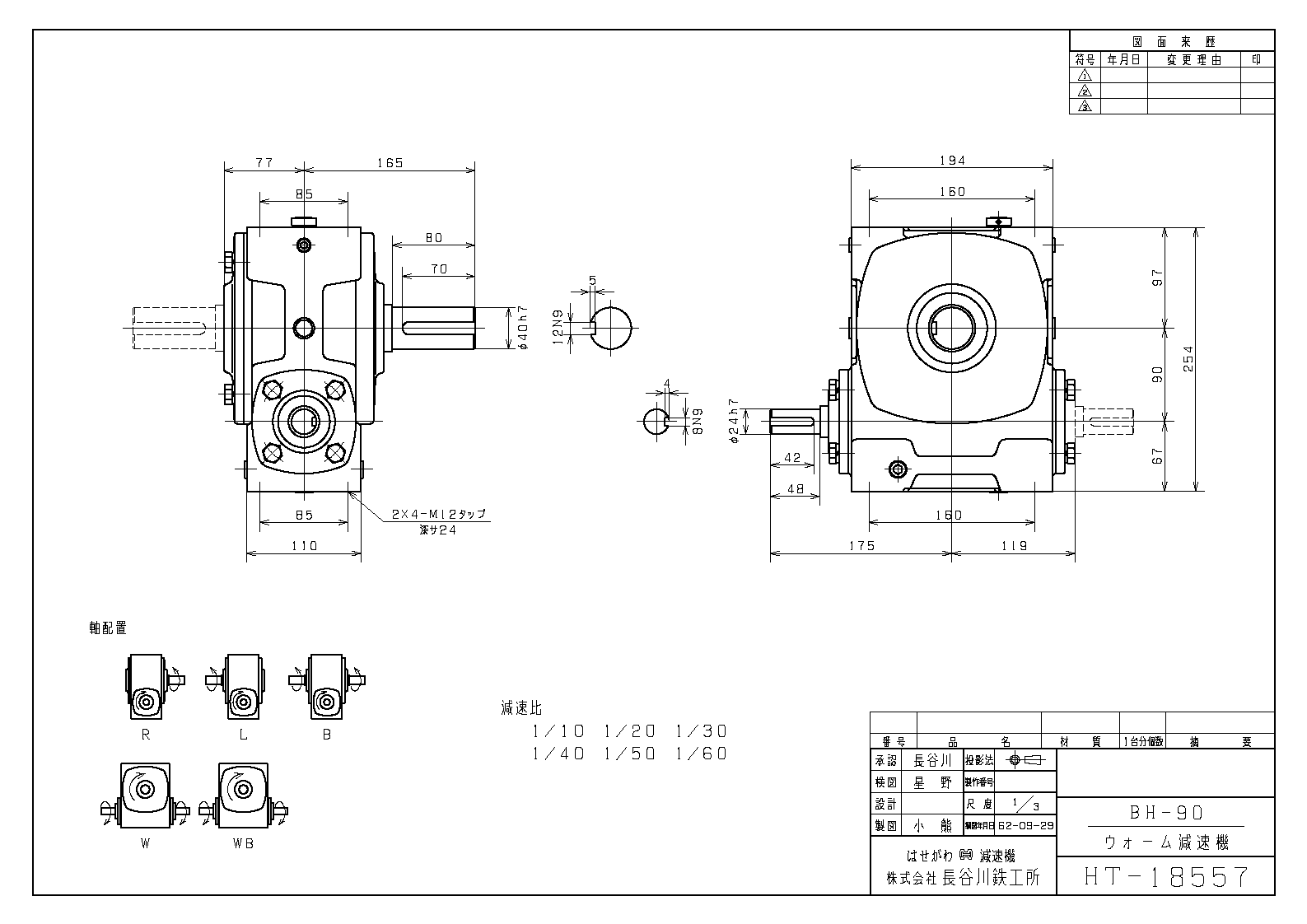

90型

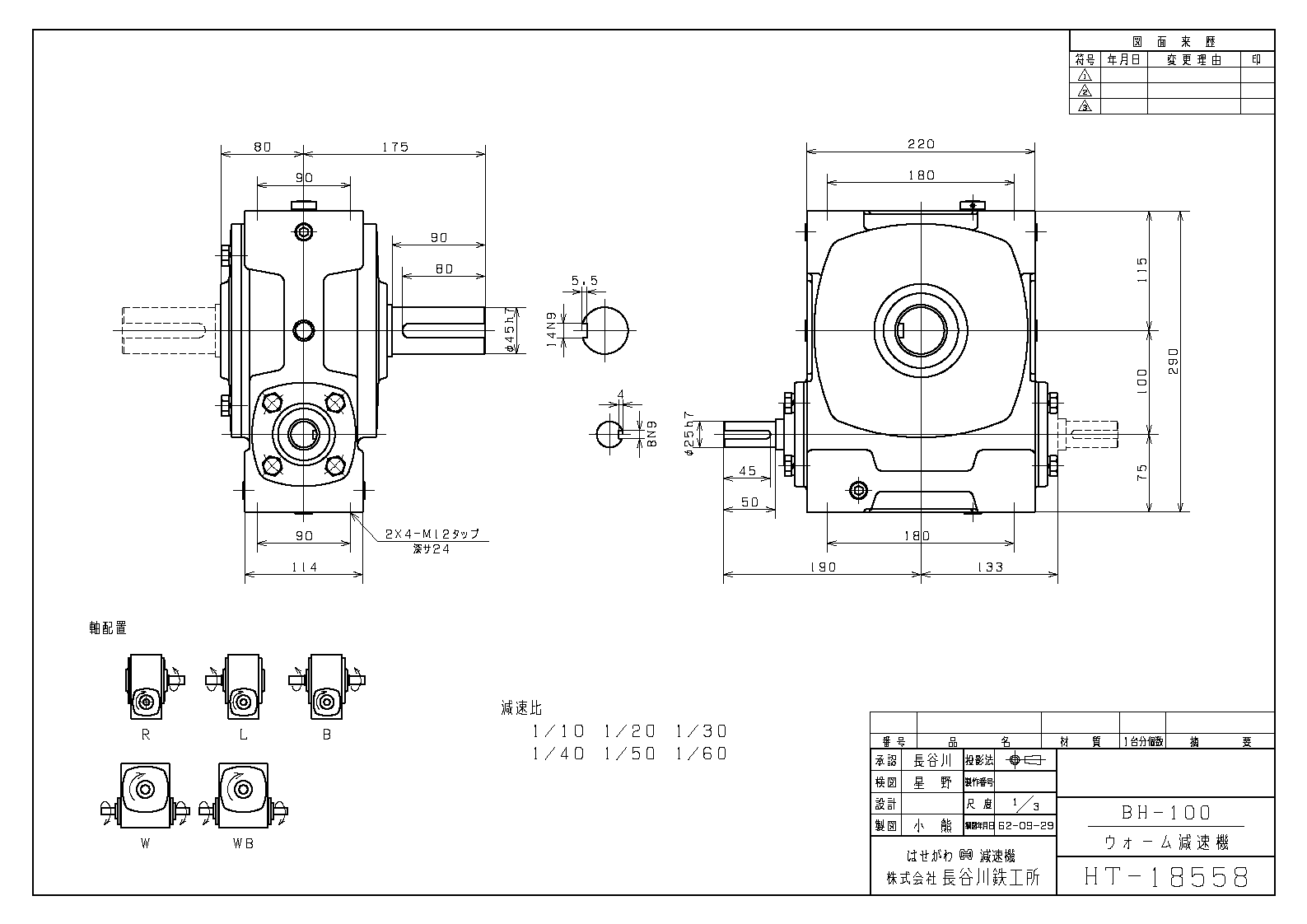

100型

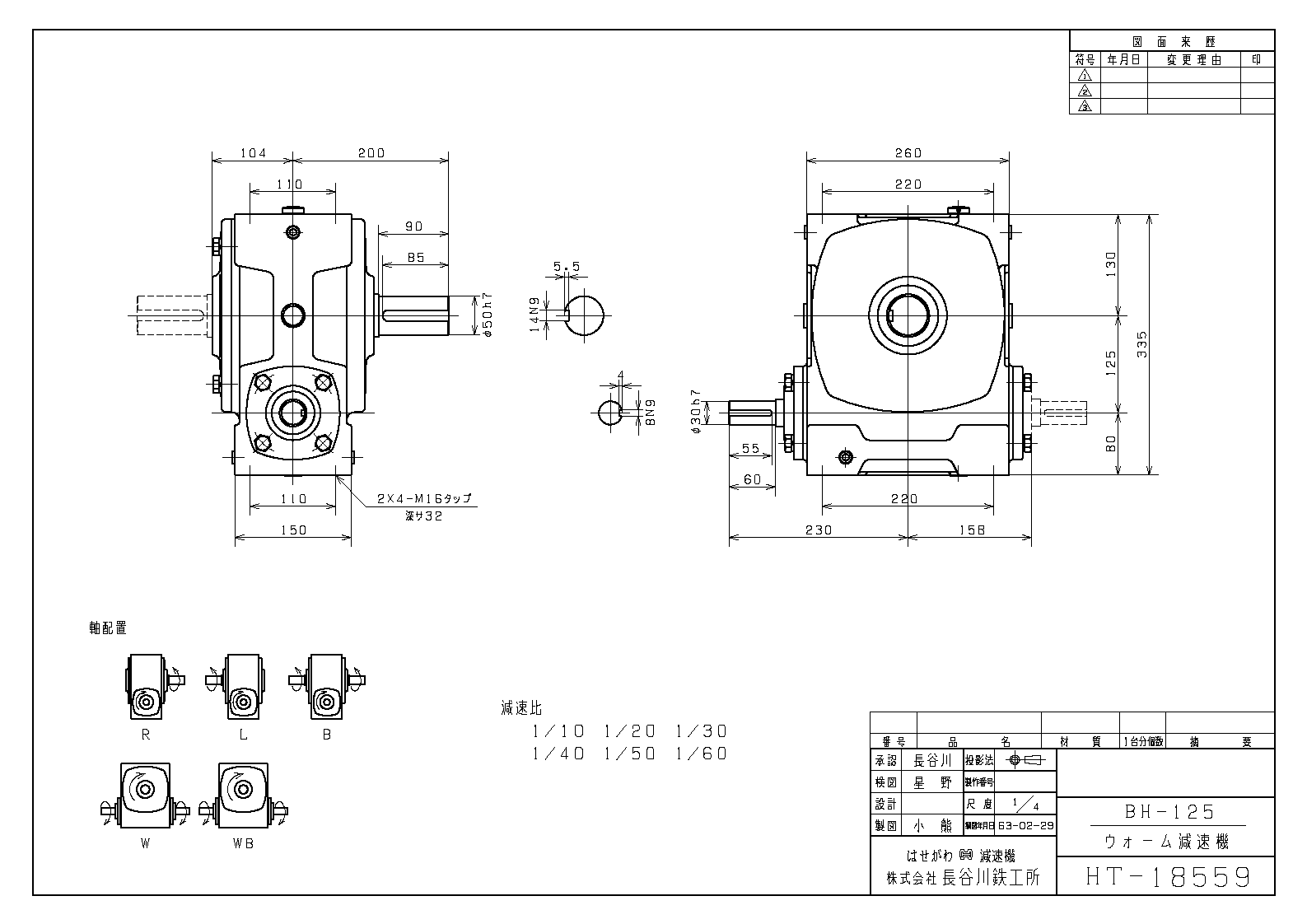

125型

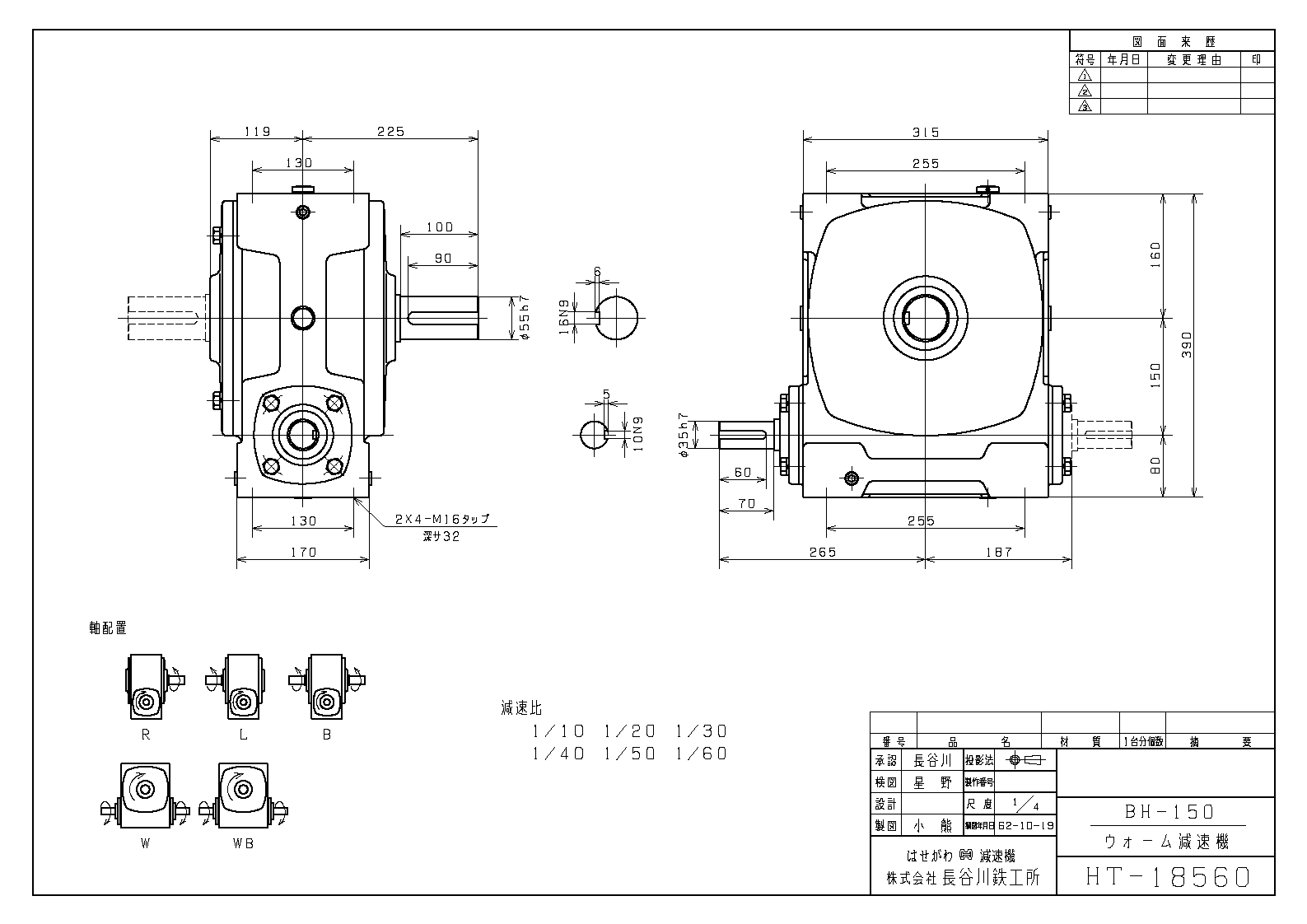

150型

伝動能力表

減速比入力軸回転数項目単位40型50型63型70型80型90型100型125型150型
1/101800(r/min)入力動力Kw0.721.002.002.653.595.047.0812.1014.20
出力トルクN・m32.4444.9893.00122.5168.6238.1339.1578.2698.7
出力O.H.LN103910981695159723132470284254396752
1500入力動力Kw0.660.931.872.473.334.636.5211.1013.10
出力トルクN・m35.1849.98103.7136.2185.2259.7371.4635.0767.3
出力O.H.LN109811661803169524602626301857827174
1200入力動力Kw0.580.841.702.293.094.266.0010.1011.80
出力トルクN・m38.1255.57115.6155.8211.7295.0422.4710.5858.5
出力O.H.LN118612541940183326462832325462237722
1000入力動力Kw0.510.761.542.112.864.015.609.3111.00
出力トルクN・m40.1859.68125.4170.5234.2330.3470.4783.0947.7
出力O.H.LN126413332058194028133009345966158212
500入力動力Kw0.30.480.971.391.942.783.886.918.07
出力トルクN・m45.6771.64151.9215.6304.8440.0627.211171352
出力O.H.LN1431168625972450353837934361833010339
1/201800(r/min)入力動力Kw0.460.651.101.632.433.254.227.178.33
出力トルクN・m37.6352.1491.24135.2210.7289.1372.4658.6774.2
出力O.H.LN130313822136200929113116358768508497
1500入力動力Kw0.420.611.051.532.283.063.926.737.70
出力トルクN・m40.2857.53102.1150.9233.2322.4408.7732.1851.6
出力O.H.LN138214702264213630973312381272819036
1200入力動力Kw0.370.550.961.422.112.813.636.166.97
出力トルクN・m43.1263.8114.7171.5265.6364.6464.5826.1952.6
出力O.H.LN143115882440230333322567410678409731
1000入力動力Kw0.320.500.881.311.962.593.4415.806.56
出力トルクN・m44.9868.31124.5187.2290.1398.9516.5921.21058
出力O.H.LN1431168625972450353837934361833010339
500入力動力Kw0.190.320.590.891.301.712.404.115.09
出力トルクN・m50.2780.95153.9235.2363.6496.9684.012451490
出力O.H.LN14312127286230874459477354981049613024
1/301800(r/min)入力動力Kw0.340.580.961.361.752.383.075.377.03
出力トルクN・m37.9365.27111.6159.7207.8287.1373.4676.2930.0
出力O.H.LN143115882440230333323567410678409731
1500入力動力Kw0.310.540.901.291.652.232.875.026.54
出力トルクN・m40.6771.05123.4177.4230.3315.6410.6743.81019
出力O.H.LN1431168625972450353837934361833010339
1200入力動力Kw0.280.480.821.191.542.102.684.585.96
出力トルクN・m43.6177.52136.2198.9261.7361.6466.5831.01147
出力O.H.LN1431181327932636381240874694897711143
1000入力動力Kw0.240.430.751.101.431.972.534.365.26
出力トルクN・m45.5782.12147.0216.6286.2398.9519.4928.11274
出力O.H.LN1431193128622803405743414988953511838
500入力動力Kw0.150.270.480.730.981.381.823.274.19
出力トルクN・m50.9694.57174.4263.6360.6517.4690.912941784
出力O.H.LN14312234286234995067546862921201514916
1/401800(r/min)入力動力Kw0.280.400.660.961.421.902.384.104.65
出力トルクN・m37.5351.1689.47131.3217.6289.1377.3665.4775.2
出力O.H.LN1431174426852538366539304518863410711
1500入力動力Kw0.260.370.640.921.341.792.253.814.34
出力トルクN・m40.1856.25100.1147.0242.1320.5419.4730.1853.6
出力O.H.LN1431185228522695390041754802917311378
1200入力動力Kw0.230.340.590.871.231.672.103.553.96
出力トルクN・m43.1262.43111.7167.6270.5364.6478.2828.1951.6
出力O.H.LN1431199928622901419444985165987812260
1000入力動力Kw0.210.320.550.811.131.551.943.373.80
出力トルクN・m45.0866.93121.5182.3292.0397.9520.4923.21058
出力O.H.LN14312127286230874459477354981049613024
500入力動力Kw0.130.210.380.570.741.081.342.422.83
出力トルクN・m50.4779.58149.9230.3351.8501.8654.612351490
出力O.H.LN14312234286234995067601769191276915543
1/501800(r/min)入力動力Kw0.220.360.630.851.181.441.963.344.50
出力トルクN・m35.8755.86109.5147.0208.7251.9361.6641.9915.3
出力O.H.LN1431188228622734394942344861930011535
1500入力動力Kw0.200.330.590.801.141.351.863.114.22
出力トルクN・m38.1260.9611.95161.7234.2276.4402.8703.6999.6
出力O.H.LN1431199928622901419444985165987812260
1200入力動力Kw0.180.300.530.731.051.281.752.913.94
出力トルクN・m40.4766.54130.3180.3261.7316.5459.6797.71147
出力O.H.LN14312156286231264528484155661064313210
1000入力動力Kw0.160.280.480.660.971.201.642.783.72
出力トルクN・m42.0470.46139.2193.1284.2346.9503.7889.81264
出力O.H.LN14312234286233224802514559191130914034
500入力動力Kw0.100.180.310.440.660.861.142.032.69
出力トルクN・m46.2681.14160.7228.3346.9444.963911861695
出力O.H.LN14312234286234995067622374581276915543
1/601800(r/min)入力動力Kw0.200.300.470.750.871.171.582.583.13
出力トルクN・m34.3052.9281.54152.9183.3242.1345.9594.9709.5
出力O.H.LN1431199928622901419444985165987812260
1500入力動力Kw0.190.280.460.700.811.121.512.462.92
出力トルクN・m36.8557.6291.04167.6200.9270.5386.1662.5781.1
出力O.H.LN14312127286230874459477354981049613024
1200入力動力Kw0.170.260.430.630.741.041.392.32.71
出力トルクN・m19.4963.11101.9183.3220.5304.8433.2755.6870.2
出力O.H.LN14312234286233224802514559191130914034
1000入力動力Kw0.150.240.400.580.670.961.292.142.60
出力トルクN・m41.266684110.7195.0236.2331.2470.4826.19703.2
出力O.H.LN143122342869234995067546862921201514916
500入力動力Kw0.100.150.280.370.430.660.871.481.99
出力トルクN・m46.1676.93137.2225.4286.4406.7573.310391362
出力O.H.LN14312234286234995067622375361276915543

展開図

展開図

部品表

  1. ケーシング
  2. 入力軸(ウォーム軸)
  3. 入力シールドカバー
  4. 入力エンドカバー
  5. ウォームホイール
  6. 出力軸
  7. 出力シールドカバー
  8. DUベース(※BHD/BHU)
  9. Lベース(※BHL)
  10. 軸受(ベアリング)
  11. オイルシール
  12. Oリング
  13. シールキャップ

ベアリング・オイルシール型番詳細

40型50型63型70型80型90型100型125型150型
BH入力ベアリング3020330203320/28320/28320/2830206302063020830209
オイルシール1730817308284082845828458305011305011355511406212
出力ベアリング620462056206620662086209621062116212
オイルシール20358254510305011305011406212456812507212557812608212

※オイルシールはJIS規格のタイプ4(旧JIS規格のD型)を使用しています。
